泰安市宇成矿用设备有限公司瓦斯抽放管路用孔板流量计型号比较齐全，有DN100孔板流量计，DN150孔板流量计, DN200孔板流量计, DN250孔板流量计, DN300孔板流量计。

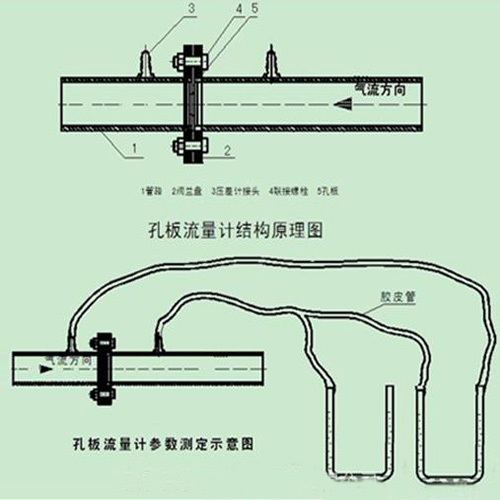

一、瓦斯抽放管路用孔板流量计结构组成：

      DN150瓦斯流量计主要由：进流体管路、取压嘴、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

如图：

二、瓦斯抽放管路用孔板流量计参数说明：DN150瓦斯流量计

公称通径：DN50-DN1000

公称压力：0.25-20Mpa

取压方式：角接取压，法兰取压等

孔板财质：1Crl8Ni9Ti等

环室、法兰材质：碳钢或不锈钢等

三、瓦斯抽放管路用孔板流量计测量说明：

DN150瓦斯流量计由抽采瓦斯管路中增加的一个中心开孔的节流板、孔板两

侧的垂直管段和取压管等组成，如下图。当气体流经管路内的孔板时，

流束将形成局部收缩，在全压不变的条件下，收缩使流速增加、静压

下降，在节流板前后便会产生静压差。在同一管路截面条件下，气体

的流量越大，产生的压差也越大，因而可以通过测量压差来确定气体

流量。

注意瓦斯抽放管路用孔板流量计在安装时要注意孔板与瓦斯管的同心度，不能装偏。在钻场内安装流量计时，应保证孔板前后各1m 段应平直，不要有阀

门和变径管。在抽采巷瓦斯管末端安装流量计应保证孔板前后各5m段应平直，不要有阀门和变径管。DN150瓦斯流量计

在使用瓦斯抽放管路用孔板流量计测量时各矿井应根据不同的管路条件和具体位置安设相应的流量计，准确推敲计算公式，按规定定期维护校正，以便为瓦斯抽采提供可靠数据。瓦斯抽放管路用孔板流量计型号 DN150瓦斯流量计
