DN300瓦斯孔板流量计，DN200瓦斯孔板流量计，瓦斯抽放管路孔板流量计，抽放瓦斯流量计，瓦斯孔板流量计，DN200抽放瓦斯流量计

DN200 DN300孔板流量计是专门用以测定瓦斯抽放管路中的瓦斯流量的，型号除了DN200，DN300另外还有DN100，DN150， DN250。您可根据矿井瓦斯抽采支管直径选择型号。

一、DN300瓦斯孔板流量计，DN200抽放瓦斯流量计技术指标

公称通径：DN50-DN1000

公称压力：0.25-20Mpa

取压方式：角接取压，法兰取压等

孔板财质：1Crl8Ni9Ti等

环室、法兰材质：碳钢或不锈钢等

二、DN300瓦斯孔板流量计，DN200抽放瓦斯流量计规格：

通过估算抽放瓦斯量和水柱压差Oh值的测量范围，合理选择孔板直径的大小，-般孔板压差Oh测量范围在100~1000Pa

三、应用DN300瓦斯孔板流量计，DN200抽放瓦斯流量计测定管道内瓦斯流量的数值：
1.孔板前后端的压力差值( Oh);
2.测量地点的大气压力(pp);
3，管道内的气体压力(p;)， 正压或负压;
4.管道内的气体的温度(t);
5.管道内的瓦斯浓度(x)。

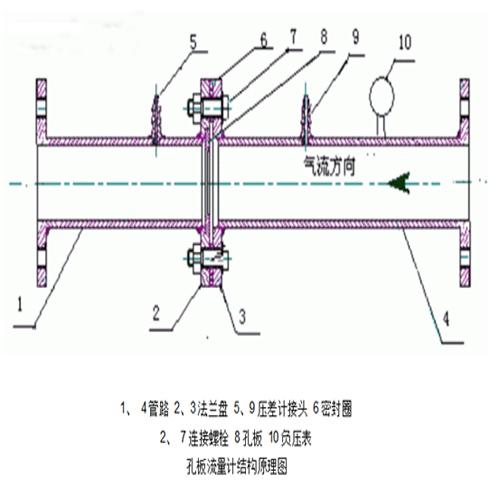

四、DN300瓦斯孔板流量计，DN200抽放瓦斯流量计是目前在煤矿瓦斯抽放流量测量中使用最为广泛的流量计，它采用径距取压的方法。孔板流量计由孔板、取压嘴和钢管组成，具
体构造如下图:

五、DN300瓦斯孔板流量计，DN200抽放瓦斯流量计使用及注意事项：

1、在抽放瓦斯管路中安装孔板时，孔板的孔口必须与管道同心，其端面与管道轴线垂直，偏心度小于2%。

2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。DN300瓦斯孔板流量计，DN200抽放瓦斯流量计

3、孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。使用及注意事项

4、要经常清理孔板前后的积水和污物，孔板流量计中孔板锈蚀要更换。

5、抽放瓦斯量有较大变化时，孔板流量计的大小应根据流量大小更换相应的孔板。

对于矿井中瓦斯管路中的瓦斯浓度测量就要用专业的流量计，既安全又准确。在泰安宇成拥有专业的矿井安防设备，宇成DN200，DN300孔板流量计值得您选择。DN300瓦斯孔板流量计，DN200抽放瓦斯流量计
