瓦斯抽放流量计，DN100瓦斯抽放管路用孔板流量计，宇成瓦斯抽放管路用孔板流量计，瓦斯孔板流量计DN100， DN100瓦斯流量计

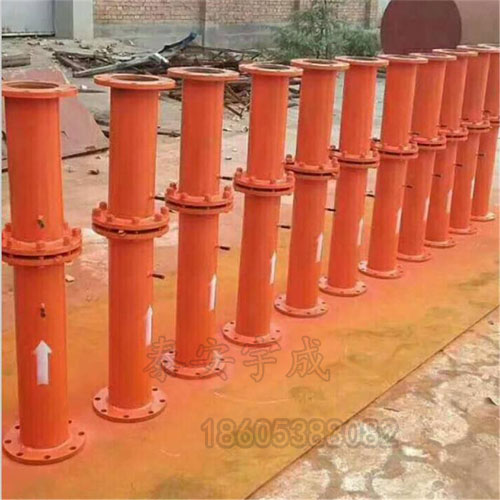

宇成瓦斯抽放管路用孔板流量计用以测定瓦斯抽放管路中的瓦斯流量的。当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量。瓦斯抽放管路用孔板流量计由抽采瓦斯管路中加的一个中心开孔的节流板、孔板两侧的垂直管段和取压管等组成。当气体流经管路内的孔板时，流束将形成局部收缩，在全压不变的条件下，收缩使流速增加、静压下降，在节流板前后便会产生静压差。在同一管路截面条件下，气体的流量越大，产生的压差也越大，因而可以通过测量压差来确定气体流量。宇成瓦斯抽放流量计

一、瓦斯孔板流量计DN100参数说明：

公称通径：DN50-DN1000

公称压力：0.25-20Mpa

取压方式：角接取压，法兰取压等

孔板财质：1Crl8Ni9Ti等

环室、法兰材质：碳钢或不锈钢等

二、瓦斯孔板流量计DN100测量瓦斯气体流量计算：

解: m=(d/D)2=(0. 05/0. 1)2=0. 25

      计算瓦斯流量特性系数值，应用公式(2)得

      K=189. 76a0mD2

      =189.76X0. 6327X0.25X0. I2

      =0.3001

      也可根据a0、m值查表4求得K值，根据瓦斯浓度查表3可得瓦斯浓度校正系数b值。

      则应用公式(1)可求得混合瓦斯流量为:

      Q混=0.3001b△h1/2δP δ T

      应用公式(6)计算纯瓦斯流量得

      QW=Q混X=0. 3001b△h1/2δPδ TX

      注:精度要求不高的计算，δPδT 近似为1,

      公式(1)变为Q=Kb△h1/2 ,本题

      Q混= 0. 3001b△h1/2

      QW=Q混X=0. 3001b△h1/2x

泰安市宇成矿用设备有限公司是位于美丽的泰山脚下，是一家一家集生产，研发，销售为一体的企业，公司主营矿用一通三防产品，产品有：正负压自动放水器，排渣器，防爆器，孔板流量计及配套产品孔板，正负压瓦斯采样器等矿用设备产品。现库存充足，期待与您合作。宇成瓦斯抽放流量计 瓦斯孔板流量计DN100
